Brek elektromagnet siri YEJ motor tak segerak tiga fasa



Huanian Motor membangunkan motor tak segerak tiga fasa brek elektromagnet siri YEJ untuk menyelesaikan masalah kelajuan brek perlahan dan keselamatan kerja yang lemah bagi motor biasa. Siri motor ini digabungkan secara organik dengan motor siri Y (pilihan Y2, YVP, YD terbitan motor siri Y2EJ, YVPEJ, YDEJ), brek elektromagnet DC jenis cakera, bekalan kuasa penerus dan komponen lain. Struktur yang munasabah, brek pantas, operasi yang boleh dipercayai dan penyelenggaraan yang mudah.
Mengikut mod brek, ia dibahagikan kepada dua jenis: brek mati kuasa dan brek kuasa hidup. Gred penebat ialah B (pilihan gred F, H), gred perlindungan ialah IP44, dan gred kuasa dan saiz pemasangan adalah selaras dengan piawaian IEC dan DIN.

361A6103
361A6104
361A6105
361A6106




Arahan Pesanan

Sila nyatakan model motor, bilangan kutub, kuasa undian, voltan undian, kekerapan undian, tahap perlindungan, kaedah penyejukan, jenis pemasangan, jenis kotak terminal, ketinggian dan suhu ambien semasa membuat pesanan; jika terdapat keperluan teknikal lain untuk motor selain piawaian kebangsaan, syarikat kami boleh mereka bentuknya khusus untuk anda dan memasukkannya ke dalam pengeluaran selepas menandatangani perjanjian teknikal.

page-5527-3062

Parameter Siri YEJ




Saiz bingkai 80 90 100 112 132 160 180 200 225 250 280 315
Taip DLTZ3 8 15 30 40 80 150 200 300 300 450 850 2000
Kuasa pengujaan(W) 50 60 80 110 130 150 150 200 200 210 210 400
Voltan pengujaan(V) 99 99 99 170 170 170 170 170 170 170 170 170
taip 2.5 2.5 5 10 16 25
Kuasa pengujaan(W) 20 20 26 38.5 47 50
Motor mempunyai penerus kuasa brek di dalam dan disambungkan ke bekalan kuasa utama. Ia boleh disambungkan seperti biasa apabila digunakan.
Bekalan kuasa brek (biasanya DC24V) dan bahagian kawalan disediakan oleh pengguna.



Parameter Teknikal
Bingkai H80-355 Voltan terkadar 380V-690V
Kekerapan 50Hz,60Hz Julat keluaran 0.55kW~355kW
Kelas penebat B,F,H Tahap perlindungan IP44,IP54
Sambungan ≤3KWY,>3KW△ Sistem kerja S1
Ketinggian 1000m Suhu persekitaran -15 darjah ~+40 darjah
Voltan brek pematikan ≤H100 DC99V,>H100 DC170W
Voltan brek hidupkan Bekalan kuasa DC24V (tidak termasuk)



kuasa 2-kelajuan segerak kutub
3000r/min		 4-kelajuan segerak kutub
1500r/min
Saiz bingkai Nilai semasa
(A)		 Tork brek statik
(N.m)		 Masa brek tanpa beban
(S)		 Saiz bingkai Nilai semasa
(A)		 Tork brek statik
(N.m)

Masa brek tanpa beban

(S)
055         80M1 1.5 7.36 0.2
0.75 80M1 1.8 7.36 0.2 80M2 2 7.36 0.2
1.1 80M2 2.5 7.36 0.2 90S 2.7 14.7 0.25
1.5 90S 3.4 14.7 0.25 90L 3.7 14.7 0.25
2 90L 4.7 14.7 0.25 100L1 5 29.4 0.3
3 100L 6.4 29.4 0.3 100L2 6.8 29.4 0.3
4 112M 8.2 39.2 0.35 112M 8.8 39.2 0.35
5.5 132S1 11.1 73.6 0.4 132S 11.6 73.6 0.4
7.5 132S2 15 73.6 0.4 132M 15.4 73.6 0.4
11 160M1 21.8 147.2 0.5 160M 22.6 147.2 0.5
15 160M2 29.4 147.2 0.5 160L 30.3 147.2 0.5
18.5 160L 35.5 147.2 0.5 180M 35.9 215.8 0.6
22 180M 42.2 215.8 0.6 180L 42.5 215.8 0.6
30 200L1 57 2943 0.7 200L 56.8 294.3 0.7
37 200L2 69.8 294.3 0.7 225S 70.4 441.5 0.8
45 225M 83.9 441.5 0.8 225M 84.2 441.5 0.8
55 250M 1027 600 0.9 250M 102.5 600 0.9
75 280S 140.1 B50 1 280S 139.7 850 1
90 280M 167 B50 1 280M 164.3 850 1
110 315S 203 2000 1.2 315S 200.8 2000 1.2
132 315M 2423 2000 1.2 315M 239.7 2000 1.2
160 315L1 292.1 2000 1.2 315L1 189.1 2000 1.2
200 315L2 365 2000 1.2 315L2 362 2000 1.2



kuasa 6 tiang Kelajuan segerak 8 tiang Kelajuan segerak
1000r/min 750r/min
Saiz bingkai Nilai semasa Tork brek statik Masa brek tanpa beban kuasa Nilai semasa Tork brek statik Masa brek tanpa beban
(A) (N.m) (S) (A) (N.m) (S)
0.55
0.75 90S 2.3 14.7 0.25
1.1 90L 3.2 14.7 0.25
1.5 100L 4 29.4 0.3
2.2 112M 5.6 39.2 0.35 132S 5.8 75 0.4
3 132S 72 73.6 0.4 132M 7.7 75 0.4
4 132M1 9.4 73.6 0.4 160M1 9.9 150 0.5
5.5 132M2 12.6 147.2 0.4 160M2 13.3 150 0.5
7.5 160M 17 147.2 0.5 160L 17.7 150 0.5
11 160L 24.6 147.2 0.5 180L 25.1 200 0.6
15 180L 31.5 215.8 0.6 200L 34.1 300 0.7
18.5 200L1 37.7 294.3 0.7 225S 41.3 450 0.8
22 200L2 44.6 294.3 0.7 225M 47.3 450 0.8
30 225M 59.5 441.5 0.8 250M 63 600 0.9
37 250M 72 600 0.9 280S 78.8 850 1
45 280S 85.4 850 1 280M 93.2 850 1
55 280M 104.9 850 1 315S 114 2000 1.2
75 315S 152.1 2000 1.2 315M 152.1 2000 1.2
90 315M 168.1 2000 1.2 315L1 179.3 2000 1.2
110 315L1 204.4 2000 1.2 315L2 218.5 2000 1.2
132 315L2 245.2 2000 1.2

page-896-324

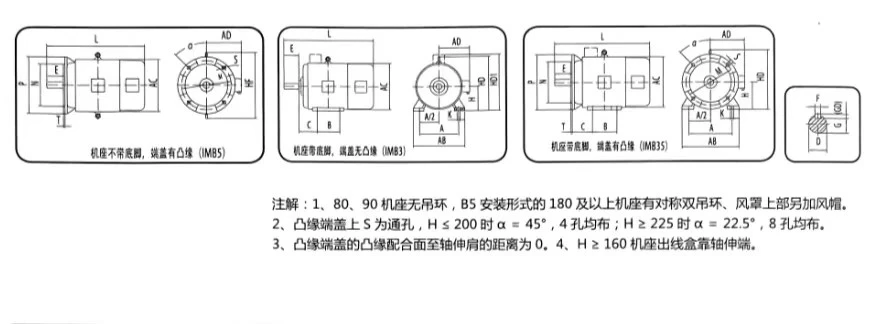

Dimensi struktur dan pemasangan
Saiz bingkai 80
M		 90
S		 90
L		 100
L		 112
M		 132
S		 132
M		 160
M		 160
L		 180
M		 180
L		 200
L		 225
S

225

M

 250
M		 280
S		 280
M		 315
S		 315
M		 315
L
Panjang keseluruhan 390 420 445 480 510 585 625 720 765 825 875 900 1000 1030 1085 1145 1200 1310 1480





Kaedah pemasangan




Struktur dan jenis pemasangan
(kod IM))		 IM B3 IM B8 IM B5 IM B6 IM V5 IM V1 IM B7 IM V6 IM V3
Gambar rajah pemasangan productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400
Saiz bingkai 63-450 63-160 63-280 63-160 63-160 63-450 63-160 63-160 63-160
Struktur dan jenis pemasangan
(kod IM))		 IM V37 IM V17 IM B34 IM V19 IM V18 IM B14 IM V35 IM V15 IM B35
Gambar rajah pemasangan productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400
Saiz bingkai 63-132 63-13 63-132 63-132 63-132 63-132 63-160 63-160 63-450
